ABU7000シンクロ用パワーハンドルを作ってみました。

シンクロ用のハンドルは、カム機構によりドラグを押す構造になっています。
通常のハンドルとは違い、シャフトに対して自由に回転できますが、カムを押す突起がついていて、構造は全く違います。
せっかくフライス盤も手に入ったので、市販品に存在しないシンクロ用パワーハンドルに挑戦してみます。

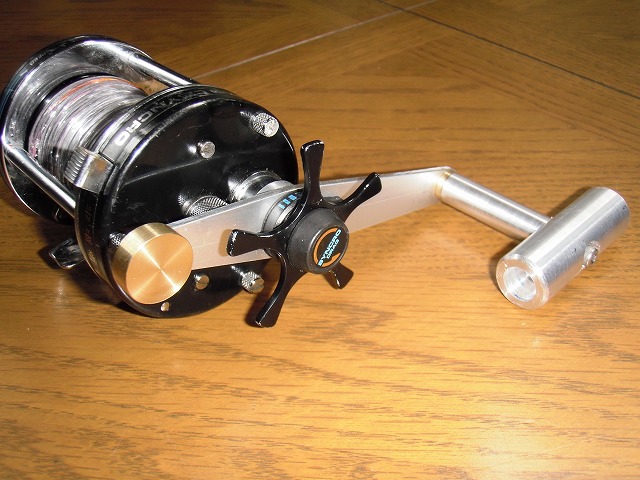

完成写真

いきなり出来上がりです。
リールに装着することができました。

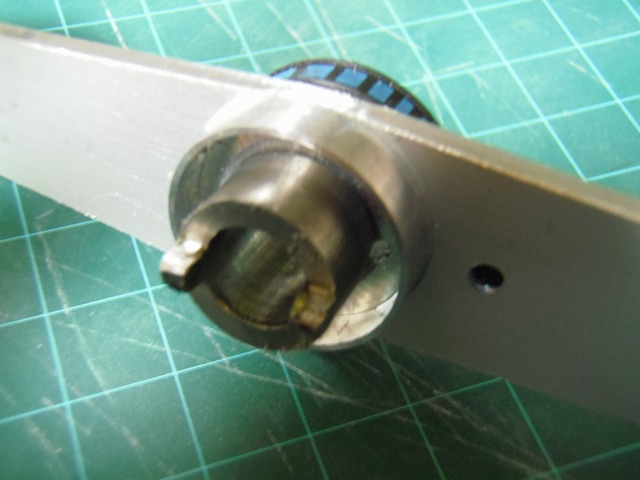

カム部分

SUS303の丸棒から削り出しています。
φ15の棒をφ14まで旋盤で削って、センターに9mm穴をあけ、アームとの結合部分をφ12にして段差を設けます。
突っ切った後、フライス盤で削って突起を作ります。
アームは、t3アルミフラットバーですから6063のはず。
アームの回り止めは、エポキシで接着した後、円周に1.5mm真鍮ピンを挿入しました。
袴は、5052丸棒からの削り出しです。

ノブ

内径6mm、外径10mmのベアリングを使用しています。
シャフトは6mm真鍮棒で、ノブを貫通しています。根元はカラーを別途削り出しました。
材質は5052アルミです。
