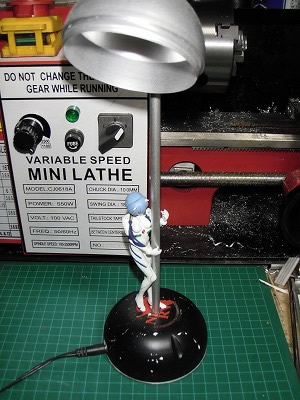

綾波さんのフィギュアがついたスタンド

材料は、映画館でポップコーンと一緒に売っていたフィギュアのついたドリンクのキャップ。
綾波さんが持っているアルミパイプのところがストローになっていました。
これは、ヱヴァンゲリヲン序の時に買ったものです。

台座がポリエチレンなので、無理やり黒く塗ったのですがさすがに剥落しています。
赤いネルフのマークは、タミヤのエナメル塗料を流しています。

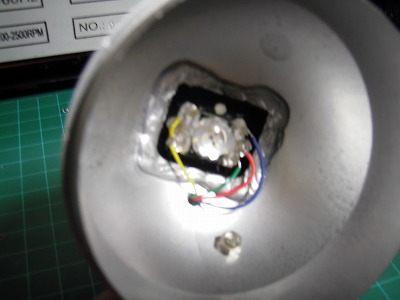

照明部分のランプセードは、ガチャガチャのカプセルです。銀に塗りました。これはポリスチレンなので色が乗っています。
電球は、秋月のフルカラー、ハイパワーLED(150mA)を使用しています。
赤、青、緑の3原色を合成して白色としています。
ストロボを焚くとわけわからないので、ストロボなしで撮ったら手ぶれしました。

裏側には放熱器があります。

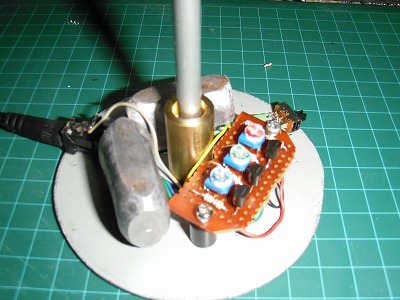

台座の中身は、こんな感じです。

釣り用のおもりをハンマーで叩いて収まるようにしてます。
乗っている基盤は、トランジスタを使った簡単な可変電圧回路で、各色の強度を変えて光の色が変えられるようになっています。

真ん中の金色は、真鍮棒を旋盤で削りだして作ったパイプを立てるフランジです。裏からM6の皿ネジで止めてあります。側面から電線を通してあります。
丸い台座は古いPCケースの鉄板をハンドニブラーで切り出して、ヤスリで仕上げました。NCフライスが欲しいと思いました。
ネルフのカバーは載せてあるだけなので、持つときはアルミパイプを持たないといけません。
パイプは真鍮のフランジを介しておもりが乗った台座にがっちり固定されているので、綾波さんが支えているわけではありません。
