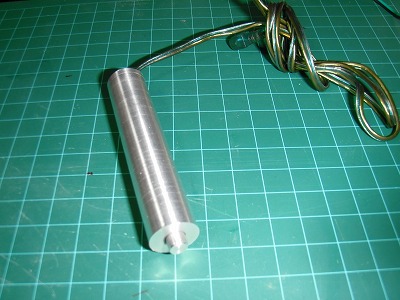

ペンタックス*istDS用リモートレリーズです。

ダブルアクションスイッチになっており、半押しでフォーカス、全押しでシャッターが動作します。

1. φ15の5052アルミに手の大きさを基準にした深さでドリルで10mm穴あけ
2. 入り口付近にM12のタップを立てる
3. 持った感じで適当な長さで突っ切る

4. φ15の5052アルミを適当な長さで12mmに細くする
5. 細くした12mmにダイスでM12のネジを切る

6. 底のM12に本体をねじ込む
7. 外周を底ごと切削
8. 端面にセンタードリル、6mmドリルで貫通穴をあける
9. 端面を削って2mm位の厚さになるようにする
10.底を突っ切り
11.アルミ缶を切った板を当てて本体をチャックして貫通穴を開け、底を整える

12. φ10のアルミを6mm適当にボタンの長さに削って10mm部分を5mmくらいのところで突っ切る。底が薄いとボタンが傾くので厚めがよい

13. POMでシャッターボタンのベース、フォーカスボタンのベース、固定ネジを作る
14. 配線する

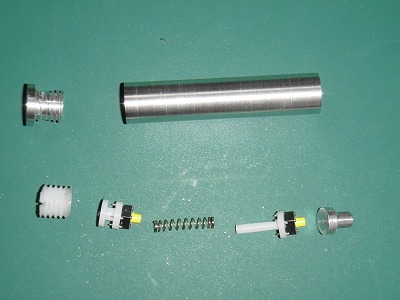

15.組み立てる。ばねはボールペンから取り出したもの

16.POMで作ったネジの締め加減で押し具合を調整する

寸法をほとんど測らずに作ったことによる失敗は無い。
ケーブルを中で結んで抜け留めにすると、下からフォーカスボタン(下のボタン)を突き上げてONになってしまう。フォーカスボタンのベースに直接ネジを切るべき
